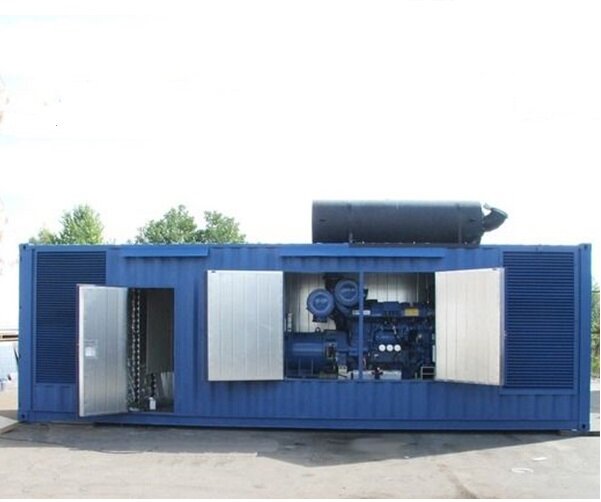

Дизель-генераторы в контейнере
Примерно 60% дизель-генераторов, отгружаемых со склада компании СервисТрансИнжиниринг, поставляются Заказчикам в контейнерах. Контейнер для генератора имеет ряд названий-синонимов: блок-модуль, блок-бокс, блок-контейнер, автоматизированный контейнер и т.п. Часто контейнеру присваивают название в зависимости от исполнения УХЛ - контейнер Север, контейнер Арктика.
Контейнеры для генераторов делятся на обычные контейнеры, защищающие генератор от дождя, снега, песка и т.п., и автоматизированные. Контейнер для генератора считается автоматизированным, если он способен автоматически производить определенные действия - открывать вентиляционные клапаны при пуске генератора, поддерживать внутри заданную температуру, отводить углекислый газ, сигнализировать о пожаре и тушить его, сигнализировать о проникновении и т.п. Как правило, в автоматизированном контейнере размещаются дизель-генераторы не ниже 2-й степени автоматизации по ГОСТ ГОСТ 50783. Заказчики компании СервисТрансИнжиниринг в подавляющем большинстве случаев выбирают генераторы в автоматизированном контейнере.
Преимущества генератора в автоматизированного контейнере:
- Внутри автоматизированного контейнера, часто по индивидуальному проекту, можно разместить не только дизель-генератор, но и вспомогательное оборудование: шкаф АВР для дизель-генератора, распределительное устройство, дополнительный топливный бак емкостью от 500 до 5 000 литров, средства индивидуальной защиты и прочее оборудование по требованиям Заказчика;
- Нет ограничений по температурному режиму эксплуатации дизель-генератора в контейнере. Это крайне важно для большинства регионов России, т.к. производители гарантируют нормальную работу дизель-генераторов в заводском кожухе при температуре окружающего воздуха до -30°С;
- Эксплуатирующему персоналу и сервисным инженерам удобно производить техническое обслуживание и ремонт дизель-генератора, находясь в помещении автоматизированного контейнера.
-
Мобильность дизель-генераторов в контейнере - это безусловное преимущество для строительных компаний и компаний, работающих в нефтегазовом секторе.

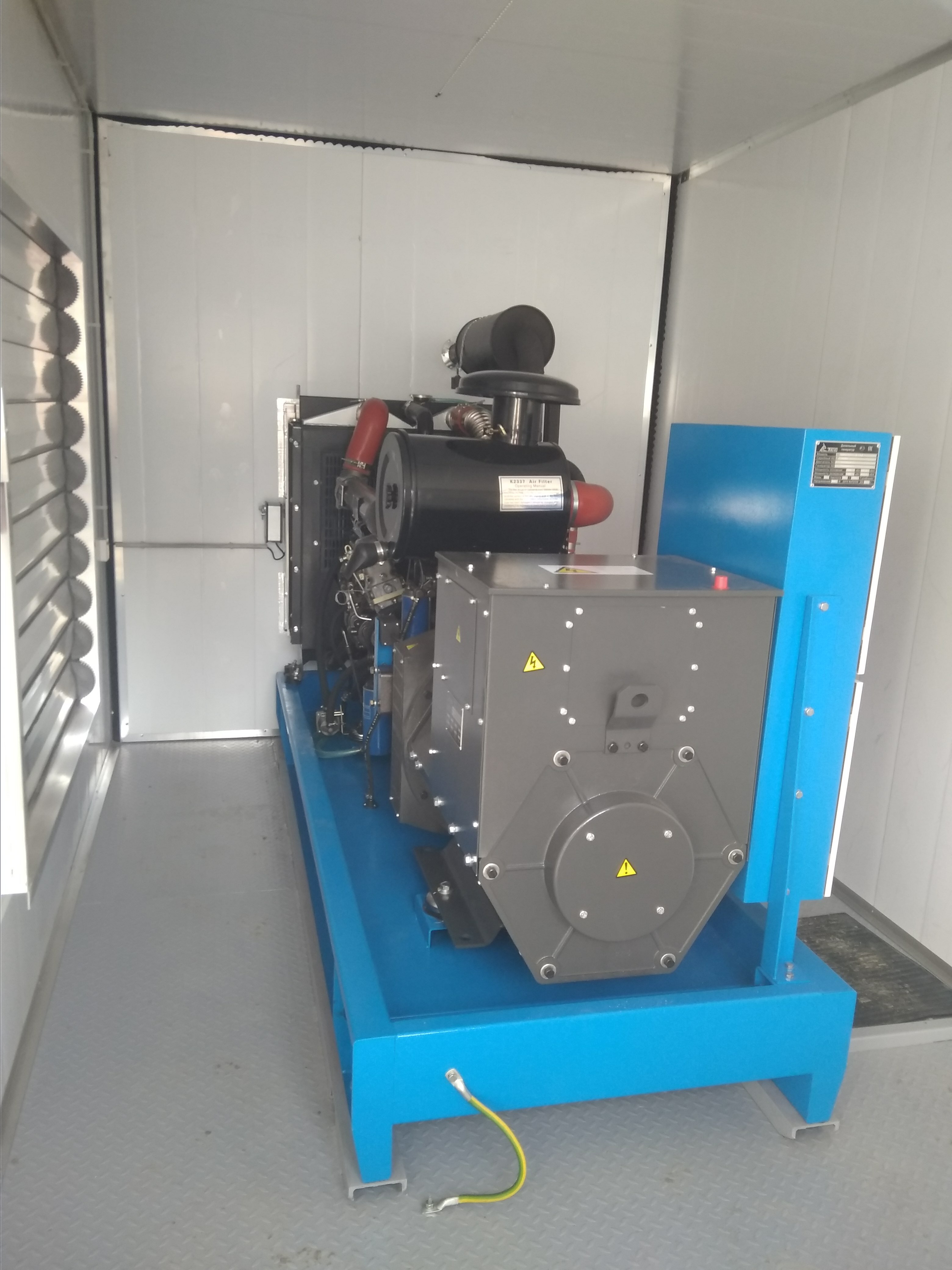

Комплектация типового дизель-генератора (ДГУ) в автоматизированном контейнере, производства компании СервисТрансИнжиниринг:
- Цельнометаллический сварной автоматизированный контейнер. Стены и крыша из листовой профилированной стали, толщиной 1,5 мм.
- Пол усиленный, с настилом из рифленой стали толщиной 4 мм;
- Климатическое исполнение УХЛ-1, ХЛ. Утепление стен, крыши, основания и дверей толщиной 50мм или 100мм (в зависимости от региона эксплуатации). Внутренняя отделка профнастилом С8 белого цвета;
- Входная дверь с противопожарным замком и доводчиком;
- Распашная торцевая стена для монтажа / демонтажа оборудования;
- Технологические двери в боковых стенах для обслуживания дизель-генератора (при необходимости);
- Расположение входной двери автоматизированного контейнера и кабельного ввода в контейнер при каждом заказе согласовывается индивидуально.
- В контейнере предусмотрены лотки для монтажа кабельных трасс от дизель-генератора до автоматического выключателя генератора (в случае, если автоматический выключатель расположен не на раме дизель-генератора);
- Кабельные трассы в лотках для прокладки кабеля от автоматического выключателя генератора ДГУ до шкафа АВР (в случае наличия АВР в автоматизированном контейнере);
- Щит собственных нужд 400В (осуществляет энергоснабжение собственных нужд дизель-генератора, систем основного и аварийного освещения, систем пожаротушения, охранной сигнализации и автоматических вентиляционных клапанов);
- Кабельная разводка собственных нужд автоматизированного контейнера для генератора в металлических, вентилируемых, сетчатых лотках;
- Системы основного (220В) и аварийного (12В или 24В) освещения;
- Система вентиляции на базе автоматизированных вентиляционных клапанов c электроприводом и защитными решетками;
- В контейнере предусмотрен вентилятор отвода остаточного тепла дизель-генератора с клапаном и термодатчиком;
- Генератор в контейнере комплектуется системой охранно-пожарной сигнализации на на базе приборов АСОТ-1 СИ, производства НПП «СпецИнформатика СИ» или С2000-АСПТ производства НПО «Болид»;
- В контейнере предусмотрена система автоматического пожаротушения на базе порошковых, аэрозольных или газовых модулей;
- Генератор в контейнере комплектуется ручным огнетушителем, расположенным максимально близко от входной двери;
- Электроконвектор с термореле для обогрева автоматизированного контейнера;
- Внутреннее заземление - выделенная шина, на корпусе автоматизированного контейнера имеются внешние приварные болты заземления – 2 шт.;
- ДГУ в контейнере комплектуется строповочными проушинами, а при желании заказчика - железнодорожными фитингами;
-
Размещение глушителя внутри или на крыше автоматизированного контейнера, в зависимости от габаритных размеров ДГУ.
- системой контроля загазованности;
- счетчиком учета газа;
- легкосбрасываемыми конструкциями (окнами);
- шкафом управления системой утилизации тепла ГПУ.
Типовые габаритные размеры контейнеров для генераторов (ДхШхВ)
Ниже представлены габаритные размеры ДГУ в контейнерах, предлагаемых компанией СервисТрансИнжиниринг:
- 2500х2000х2400 мм
- 2500х2400х2400 мм
- 3000х2400х2400 мм
- 4000х2400х2400 мм
- 5000х2400х2400 мм
- 5000х2600х2600 мм
- 6000х2400х2400 мм
- 6000х2600х2600 мм
- 7000х2400х2600 мм
- 7000х2400х2800 мм
- 8000х2400х2800 мм
- 8000х2800х2800 мм
- 10000х2400х2800 мм
- 10000х2800х2800 мм
- 10000х3000х2800 мм
- 12000х2400х2800 мм
- 12000х2800х2800 мм
-
12000х3000х2800 мм
- Устройство фундамента для ДГУ в контейнере;
- Расчет контура заземления ДГУ в контейнере;
- Монтаж контура заземления ДГУ в контейнере;
- Монтаж кабельных трасс от электрощитовой здания Заказчика до генератора в контейнере;
- Подключение силовых кабелей, контрольных кабелей и кабеля собственных нужд;
-
Пусконаладочные работы дизель-генератора в контейнере.
